Dalam bidang pengukuran bendalir, pemantauan aliran masa nyata adalah amat penting dalam pelbagai industri. Ia membolehkan pengendali membuat keputusan termaklum, mengoptimumkan proses dan memastikan penggunaan sumber yang cekap. Satu teknologi yang telah mendapat perhatian penting untuk pemantauan aliran masa nyata ialah meter aliran ultrasonik. Sebagai pembekal utama meter aliran ultrasonik, saya ingin menyelidiki soalan: Bolehkah meter aliran ultrasonik digunakan untuk pemantauan aliran masa nyata?
Cara Meter Aliran Ultrasonik Berfungsi
Sebelum kita meneroka keupayaan pemantauan masa nyatanya, mari kita fahami prinsip asas meter aliran ultrasonik. Terdapat dua jenis utama: transit - masa dan Doppler.
Meter aliran ultrasonik masa transit mengukur perbezaan dalam masa yang diperlukan untuk isyarat ultrasonik bergerak ke hulu dan hilir dalam bendalir. Aliran bendalir mempengaruhi kelajuan gelombang ultrasonik. Apabila gelombang bergerak mengikut arah aliran, ia bergerak lebih cepat, dan apabila ia bergerak melawan aliran, ia bergerak lebih perlahan. Dengan mengukur perbezaan masa ini, halaju aliran boleh dikira, dan kemudian kadar aliran isipadu boleh ditentukan berdasarkan luas keratan rentas paip.
Meter aliran ultrasonik Doppler, sebaliknya, berfungsi dengan memancarkan gelombang ultrasonik ke dalam bendalir. Gelombang ini melantun zarah atau buih dalam cecair dan kembali ke penderia. Peralihan frekuensi gelombang yang dikembalikan, dikenali sebagai kesan Doppler, adalah berkadar dengan halaju aliran bendalir.
Kelebihan untuk Pemantauan Masa Nyata
Tindak Balas Kelajuan Tinggi
Salah satu kelebihan utama meter aliran ultrasonik untuk pemantauan masa nyata ialah tindak balas kelajuan tinggi mereka. Meter ini boleh mengesan perubahan kadar aliran dengan cepat. Dalam proses perindustrian di mana kadar aliran boleh berubah dengan cepat, seperti di loji kimia semasa pemprosesan kelompok atau dalam kemudahan rawatan air semasa tempoh permintaan puncak, keupayaan untuk memberikan maklum balas segera mengenai perubahan aliran adalah penting. Sebagai contoh, dalam proses pencampuran kimia, perubahan mendadak dalam kadar aliran salah satu bahan tindak balas boleh menjejaskan kualiti produk akhir. Meter aliran ultrasonik boleh mengesan perubahan ini dalam masa nyata, membolehkan pengendali melaraskan parameter proses dengan segera.
Pemasangan Bukan Invasif
Banyak meter aliran ultrasonik boleh dipasang secara bukan invasif, yang bermaksud mereka tidak memerlukan pemotongan ke dalam paip. Ini adalah kelebihan yang ketara untuk pemantauan masa nyata dalam sistem sedia ada. Pemasangan bukan invasif boleh dilakukan dengan cepat tanpa mengganggu operasi normal saluran paip. Sebagai contoh, dalam rangkaian pengagihan air berskala besar, ia akan memakan kos yang sangat tinggi dan memakan masa untuk menutup sistem untuk pemasangan meter aliran. Dengan meter aliran ultrasonik bukan invasif, pemantauan masa nyata boleh dilaksanakan tanpa sebarang gangguan perkhidmatan.
Julat Pengukuran Luas
Meter aliran ultrasonik boleh mengukur pelbagai kadar aliran, dari sangat rendah hingga sangat tinggi. Fleksibiliti ini menjadikannya sesuai untuk pelbagai aplikasi. Dalam penapisan, sebagai contoh, terdapat bahagian yang berbeza dengan keperluan aliran yang berbeza. Sesetengah paip mungkin membawa sejumlah kecil bahan tambahan pada kadar aliran yang rendah, manakala yang lain mungkin mengangkut sejumlah besar minyak mentah pada kadar aliran yang tinggi. Meter aliran ultrasonik boleh memantau dengan tepat aliran dalam semua senario ini dalam masa nyata.
Aplikasi dalam Pemantauan Aliran Masa Nyata
Pengurusan Air dan Air Sisa
Dalam sistem bekalan air, pemantauan aliran masa nyata adalah penting untuk memastikan bekalan air yang stabil dan mengesan kebocoran. Meter aliran ultrasonik boleh dipasang pada titik yang berbeza dalam rangkaian saluran paip, seperti di pengambilan, titik pengedaran, dan stesen pam. Sebagai contoh, dalam sistem bekalan air perbandaran, dengan terus memantau aliran di salur masuk dari takungan dan di titik pengedaran ke kawasan kejiranan yang berbeza, pengendali boleh mengesan sebarang corak aliran tidak normal yang mungkin menunjukkan kebocoran.

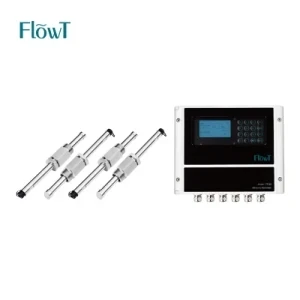

Dalam loji rawatan air sisa, meter aliran ultrasonik digunakan untuk memantau aliran masuk dan aliran keluar air sisa. Ini membantu dalam mengoptimumkan proses rawatan, memastikan loji beroperasi pada kecekapan maksimumnya. kamiPengukur Aliran Air Cecair Pegang Tangan yang ringan dan padatamat berguna untuk pemeriksaan di tapak dan pengukuran aliran masa nyata dalam sistem air dan air sisa.
Proses Perindustrian
Dalam industri seperti makanan dan minuman, farmaseutikal dan bahan kimia, pemantauan aliran masa nyata yang tepat adalah penting untuk kualiti produk dan kawalan proses. Di kilang pemprosesan makanan, contohnya, kadar aliran bahan seperti susu, gula dan perasa perlu dikawal dengan tepat semasa pengeluaran minuman atau produk tenusu. Meter aliran ultrasonik boleh memberikan data masa nyata tentang aliran bahan-bahan ini, memastikan kualiti produk yang konsisten.
kamiMeter Aliran Air Ultrasonik Dwi saluransangat sesuai untuk aplikasi industri di mana pengukuran aliran berbilang mungkin diperlukan secara serentak. Ia boleh memantau aliran dalam dua paip berbeza atau dua bahagian berbeza paip yang sama, menyediakan data masa nyata yang komprehensif untuk pengoptimuman proses.
Sektor Tenaga
Dalam sektor tenaga, terutamanya dalam saluran paip minyak dan gas, pemantauan aliran masa nyata adalah penting untuk pemindahan jagaan, pengoptimuman pengeluaran dan pengesanan kebocoran. Meter aliran ultrasonik boleh mengukur aliran minyak, gas dan hidrokarbon lain dengan tepat. Contohnya, dalam saluran paip gas asli, pengukuran aliran masa nyata yang tepat diperlukan untuk tujuan pengebilan antara pengeluar dan pengguna. kamiMeter Ultrasonik untuk Pengukuran Aliran Air Industrijuga boleh digunakan dalam sektor tenaga untuk memantau aliran air penyejuk dalam loji kuasa, memastikan operasi peralatan yang cekap.
Cabaran dan Penyelesaian untuk Pemantauan Masa Nyata
Keadaan Bendalir
Prestasi meter aliran ultrasonik boleh dipengaruhi oleh keadaan bendalir. Sebagai contoh, jika cecair mengandungi sejumlah besar gelembung udara atau zarah pepejal, ia boleh mengganggu isyarat ultrasonik. Dalam kes meter aliran Doppler, sejumlah zarah atau buih tertentu diperlukan untuk operasi yang betul, tetapi jumlah yang berlebihan boleh menyebabkan pengukuran yang tidak tepat.
Untuk menangani isu ini, teknik pemprosesan isyarat lanjutan digunakan dalam meter aliran ultrasonik moden. Teknik ini boleh menapis bunyi yang disebabkan oleh gelembung udara atau zarah dan meningkatkan ketepatan pengukuran. Selain itu, pemasangan yang betul dan pra-rawatan cecair, seperti mengeluarkan zarah besar melalui penapis, juga boleh membantu dalam mengurangkan kesan keadaan bendalir pada pemantauan masa nyata.
Perubahan Suhu dan Tekanan
Perubahan suhu dan tekanan dalam cecair juga boleh menjejaskan prestasi meter aliran ultrasonik. Perubahan suhu boleh mengubah kelajuan bunyi dalam bendalir, yang seterusnya boleh menjejaskan pengukuran masa transit. Variasi tekanan boleh mengubah ketumpatan bendalir, yang mungkin juga memberi kesan kepada ketepatan pengukuran.
Untuk mengimbangi kesan ini, meter aliran ultrasonik sering dilengkapi dengan sensor suhu dan tekanan. Penderia ini mengukur suhu dan tekanan bendalir dalam masa nyata, dan meter aliran menggunakan maklumat ini untuk membetulkan hasil pengukuran. Ini memastikan data aliran masa nyata yang tepat disediakan walaupun dalam keadaan suhu dan tekanan yang berbeza-beza.
Kesimpulan
Kesimpulannya, meter aliran ultrasonik sangat sesuai untuk pemantauan aliran masa nyata. Tindak balas berkelajuan tinggi mereka, pemasangan tidak invasif, julat ukuran yang luas dan keupayaan untuk beroperasi dalam pelbagai aplikasi menjadikannya pilihan yang boleh dipercayai untuk industri yang memerlukan data aliran yang tepat dan segera.
Sama ada anda berada dalam pengurusan air dan air sisa, proses perindustrian atau sektor tenaga, rangkaian meter aliran ultrasonik kami boleh memenuhi keperluan pemantauan masa nyata anda. Jika anda berminat untuk mengetahui lebih lanjut tentang cara meter aliran ultrasonik kami boleh memberi manfaat kepada operasi anda atau jika anda ingin membeli produk kami, kami menggalakkan anda menghubungi kami untuk perbincangan terperinci. Kami komited untuk memberikan anda penyelesaian terbaik untuk keperluan pengukuran aliran anda.
Rujukan
- ISO 9951:2019, "Pengukuran aliran bendalir dalam saluran tertutup — Transit ultrasonik - meter masa untuk cecair".
- Piawaian Institut Petroleum Amerika (API) yang berkaitan dengan pengukuran aliran dalam industri minyak dan gas.
- ASME MFC - 14M - 2019, “Pengukuran Aliran Gas oleh Meter Ultrasonik”.
