Menyambung meter aliran elektromagnet kepada sistem kawalan adalah langkah penting dalam memastikan pengukuran aliran dan kawalan proses yang tepat dan cekap. Sebagai pembekal meter aliran elektromagnet, saya memahami kepentingan proses ini dan berada di sini untuk membimbing anda melalui langkah-langkah yang terlibat.

Memahami Meter Aliran Elektromagnet

Sebelum mendalami proses sambungan, adalah penting untuk mempunyai pemahaman asas tentang cara meter aliran elektromagnet berfungsi. Meter ini beroperasi pada prinsip hukum aruhan elektromagnet Faraday. Apabila bendalir konduktif mengalir melalui medan magnet yang dihasilkan oleh meter aliran, voltan teraruh. Voltan teraruh ini adalah berkadar dengan halaju aliran bendalir, membolehkan pengukuran kadar aliran yang tepat.

Meter aliran elektromagnet terkenal dengan ketepatan yang tinggi, kebolehjulatan yang luas dan keupayaan untuk mengendalikan pelbagai cecair, termasuk bahan menghakis dan melelas. Ia biasanya digunakan dalam industri seperti rawatan air dan air sisa, pemprosesan kimia, makanan dan minuman, dan farmaseutikal.

Jenis-jenis Meter Aliran Elektromagnet

Terdapat beberapa jenis meter aliran elektromagnet tersedia, masing-masing mempunyai ciri dan aplikasi uniknya sendiri. Beberapa jenis yang paling biasa termasuk:

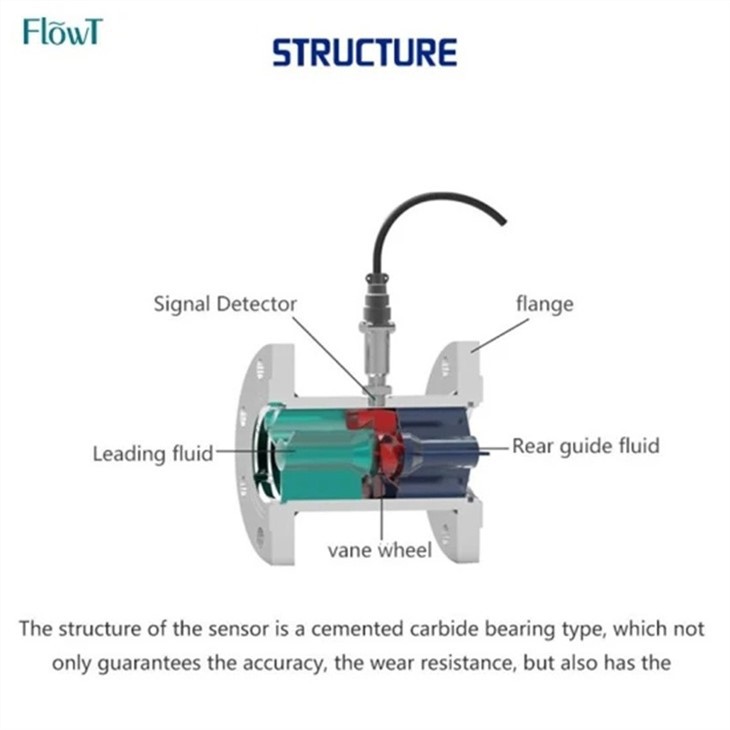

  • Meter Aliran Elektromagnet Bebibir Dengan Keluli Tahan Karat 316: Meter aliran jenis ini direka bentuk untuk digunakan dalam aplikasi di mana tahap rintangan kakisan yang tinggi diperlukan. Pembinaan keluli tahan karat 316 memastikan ketahanan dan prestasi jangka panjang. Anda boleh mengetahui lebih lanjut tentang produk inidi sini.

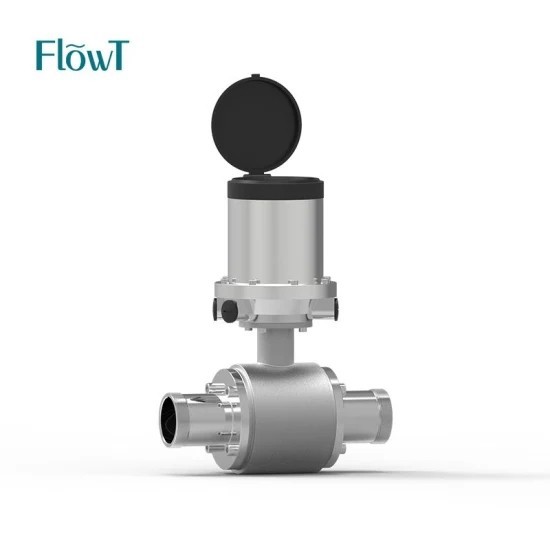

  • Pengukuran Kedalaman Air Elektrik Elektronik Meter Paras Air Isyarat Output: Meter aliran ini direka khusus untuk mengukur kedalaman dan kadar aliran air. Ia menyediakan data yang tepat dan boleh dipercayai, menjadikannya sesuai untuk aplikasi seperti pengurusan air dan kawalan banjir. Maklumat lanjut tentang produk ini boleh didapatidi sini.
  • Meter Aliran Mag Jenis Sisipan: Meter aliran jenis ini sesuai untuk aplikasi yang tidak mungkin atau praktikal untuk memasang meter aliran lubang penuh. Reka bentuk jenis sisipan membolehkan pemasangan dan penyelenggaraan yang mudah. Untuk mengetahui lebih lanjut tentang produk ini, klikdi sini.

Menyambungkan Meter Aliran Elektromagnet ke Sistem Kawalan

Sebaik sahaja anda telah memilih meter aliran elektromagnet yang sesuai untuk aplikasi anda, langkah seterusnya ialah menyambungkannya ke sistem kawalan. Langkah-langkah berikut menggariskan proses umum:

  1. Sediakan Meter Aliran: Sebelum menyambungkan meter aliran, pastikan ia dipasang dan ditentukur dengan betul. Ikut arahan pengilang untuk pemasangan dan penentukuran untuk memastikan ukuran yang tepat.
  2. Kenal pasti Isyarat Output: Meter aliran elektromagnet biasanya menyediakan satu atau lebih isyarat keluaran, seperti isyarat arus 4-20 mA, output nadi atau protokol komunikasi digital. Kenal pasti isyarat keluaran meter aliran anda dan tentukan yang mana yang serasi dengan sistem kawalan anda.
  3. Sambungkan Isyarat Output: Gunakan kabel dan penyambung yang sesuai untuk menyambung isyarat keluaran meter aliran ke terminal input sistem kawalan. Pastikan sambungan adalah selamat dan kekutuban adalah betul.
  4. Konfigurasi Sistem Kawalan: Setelah meter aliran disambungkan kepada sistem kawalan, anda perlu mengkonfigurasi sistem kawalan untuk menerima dan memproses isyarat keluaran daripada meter aliran. Ini mungkin melibatkan penyediaan saluran input, penskalaan isyarat dan mengkonfigurasi sebarang penggera atau fungsi kawalan.
  5. Uji Sambungan: Selepas mengkonfigurasi sistem kawalan, lakukan ujian untuk memastikan meter aliran berkomunikasi dengan betul dengan sistem kawalan. Pantau isyarat keluaran meter aliran dan bandingkannya dengan bacaan pada sistem kawalan untuk mengesahkan ketepatan.

Pertimbangan untuk Sambungan yang Berjaya

Selain mengikut langkah di atas, terdapat beberapa pertimbangan lain yang perlu diingat semasa menyambungkan meter aliran elektromagnet ke sistem kawalan:

Electronic Electric Water Depth Measurement Output Signal Water Level MeterFlange Electromagnetic Flow Meter With 316 Stainless Steel

  • Bunyi Elektrik: Meter aliran elektromagnet sensitif kepada bunyi elektrik, yang boleh menjejaskan ketepatan pengukuran. Untuk meminimumkan bunyi elektrik, gunakan kabel terlindung, pasang pelindung lonjakan, dan pastikan meter aliran dan sistem kawalan dibumikan dengan betul.
  • Gangguan Isyarat: Dalam sesetengah kes, peranti atau peralatan elektrik lain di sekitar meter aliran boleh menyebabkan gangguan isyarat. Untuk mengelakkan ini, jauhkan meter aliran dan kabelnya daripada sumber gangguan elektromagnet, seperti motor, transformer dan talian kuasa.
  • Protokol Komunikasi: Jika meter aliran anda menggunakan protokol komunikasi digital, seperti Modbus atau Profibus, pastikan sistem kawalan menyokong protokol yang sama. Anda mungkin perlu memasang modul atau perisian komunikasi tambahan untuk membolehkan komunikasi antara meter aliran dan sistem kawalan.
  • Penyelenggaraan dan Penentukuran: Penyelenggaraan dan penentukuran tetap adalah penting untuk memastikan ketepatan dan kebolehpercayaan meter aliran. Ikut saranan pengilang untuk selang penyelenggaraan dan penentukuran, dan lakukan sebarang pelarasan atau pembaikan yang diperlukan seperti yang diperlukan.

Kesimpulan

Menyambung meter aliran elektromagnet ke sistem kawalan adalah proses kritikal yang memerlukan perancangan yang teliti dan perhatian terhadap perincian. Dengan mengikuti langkah-langkah yang digariskan dalam catatan blog ini dan mempertimbangkan pertimbangan tambahan, anda boleh memastikan sambungan yang berjaya dan pengukuran kadar aliran yang tepat.

Jika anda mempunyai sebarang soalan atau memerlukan bantuan lanjut dengan menyambungkan meter aliran elektromagnet ke sistem kawalan, sila hubungi kami. Pasukan pakar kami bersedia untuk memberi anda sokongan dan bimbingan yang anda perlukan untuk membuat keputusan yang tepat untuk permohonan anda. Kami komited untuk menyediakan produk berkualiti tinggi dan perkhidmatan pelanggan yang cemerlang, dan kami berharap dapat bekerjasama dengan anda.

Rujukan

  • "Meter Aliran Elektromagnet: Prinsip, Aplikasi dan Pemasangan," oleh InstrumentationTools.com
  • "Cara Menyambung Meter Aliran ke PLC," oleh AutomationDirect.com
  • "Memahami Meter Aliran Elektromagnet," oleh Yokogawa Electric Corporation
