Hei ada! Sebagai pembekal pemancar, saya sering ditanya mengenai isyarat output pemancar sebenarnya. Nah, mari kita menyelam ke dalamnya dan memecahkannya dengan cara yang mudah difahami.
Mula -mula, pemancar adalah peranti yang mengukur kuantiti fizikal seperti tekanan, suhu, atau aliran dan kemudian menukarkan pengukuran itu ke dalam isyarat elektrik. Isyarat elektrik ini kemudiannya boleh dihantar ke sistem kawalan atau peranti pemantauan untuk pemprosesan selanjutnya.
Terdapat beberapa jenis isyarat output yang boleh dihasilkan oleh pemancar, dan masing -masing mempunyai kelebihan dan kegunaannya sendiri. Yang paling biasa adalah isyarat analog dan digital.
Isyarat output analog
Isyarat analog adalah isyarat berterusan yang berbeza mengikut perkadaran dengan kuantiti yang diukur. Dua isyarat output analog yang paling banyak digunakan di dunia perindustrian adalah gelung semasa 4 - 20 mA dan isyarat voltan 0 - 10 V.
4 - 20 ma gelung semasa
Gelung semasa 4 - 20 mA adalah isyarat output analog yang paling popular untuk pemancar. Alasan popularitinya adalah kesederhanaan, kebolehpercayaan, dan imuniti terhadap bunyi elektrik. Dalam gelung semasa 4 - 20 mA, arus mengalir melalui gelung mewakili nilai yang diukur. Arus 4 mA biasanya sepadan dengan nilai minimum julat yang diukur, manakala 20 mA sepadan dengan nilai maksimum.
Contohnya, jika anda mempunyaiPemancar tekanan dengan protokol Hart untuk pengukuran airItu mengukur tekanan air dari 0 hingga 100 psi, 4 mA akan mewakili 0 psi dan 20 mA akan mewakili 100 psi. Sebarang nilai di antara boleh dikira berdasarkan hubungan linear antara arus dan tekanan.
Salah satu perkara yang hebat tentang gelung semasa 4 - 20 mA ialah ia dapat dengan mudah dihantar ke jarak jauh tanpa degradasi isyarat yang signifikan. Ini menjadikannya sesuai untuk aplikasi perindustrian di mana pemancar mungkin terletak jauh dari sistem kawalan.
Isyarat voltan 0 - 10 v
Isyarat voltan 0 - 10 V adalah satu lagi isyarat output analog biasa. Sama seperti gelung semasa 4 - 20 mA, voltan berbeza mengikut perkadaran dengan kuantiti yang diukur. Voltan 0 V mewakili nilai minimum julat yang diukur, dan 10 V mewakili nilai maksimum.
Walau bagaimanapun, isyarat voltan 0 - 10 V lebih mudah terdedah kepada bunyi elektrik dan kehilangan isyarat dalam jarak jauh berbanding dengan gelung semasa 4 - 20 mA. Oleh itu, ia biasanya digunakan dalam aplikasi di mana pemancar dan sistem kawalan agak dekat antara satu sama lain.
Isyarat output digital
Isyarat digital, sebaliknya, adalah isyarat diskret yang mewakili nilai yang diukur dalam format binari. Terdapat beberapa protokol komunikasi digital yang boleh digunakan oleh pemancar untuk mengeluarkan isyarat digital, seperti Hart, Modbus, dan Profibus.
Protokol Hart
Protokol Transducer Jauh Hart (Lebuhraya yang boleh ditangani) adalah protokol komunikasi hibrid yang membolehkan komunikasi analog dan digital dalam gelung semasa dua - 4 - 20 mA yang sama. Ia memberikan maklumat tambahan mengenai pemancar, seperti tetapan konfigurasi, data diagnostik, dan maklumat penentukuran.

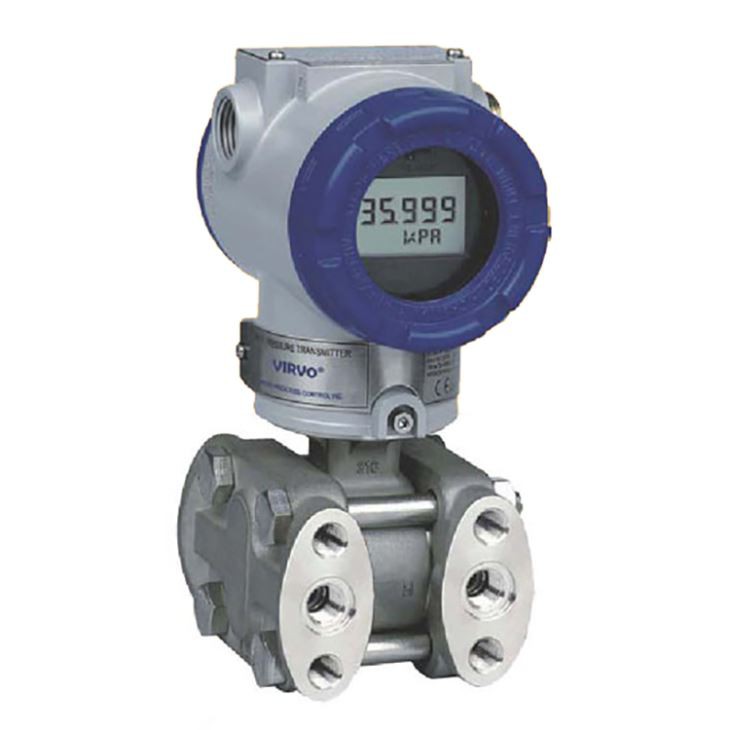

KamiPemancar tekanan dengan protokol Hart untuk pengukuran airMenggunakan Protokol Hart, yang bermaksud anda bukan sahaja dapat mendapatkan pengukuran tekanan dalam bentuk isyarat arus 4 - 20 mA tetapi juga mengakses maklumat berharga lain melalui saluran komunikasi digital.
Modbus
Modbus adalah protokol komunikasi bersiri yang digunakan secara meluas dalam automasi perindustrian. Ia membolehkan pemancar berkomunikasi dengan peranti lain, seperti pengawal logik yang boleh diprogramkan (PLCs) dan antara muka mesin manusia (HMIS), melalui rangkaian siri.
Modbus menggunakan seni bina tuan - hamba, di mana peranti induk (biasanya PLC atau HMI) menghantar permintaan kepada peranti hamba (pemancar) dan menerima respons. Ini menjadikannya mudah untuk mengintegrasikan pemancar ke dalam sistem kawalan perindustrian yang lebih besar.
Profibus
Profibus adalah satu lagi protokol komunikasi digital yang popular di dunia perindustrian. Ia adalah protokol komunikasi yang tinggi, kelajuan deterministik yang digunakan untuk menghubungkan sensor, penggerak, dan peranti lain dalam persekitaran automasi kilang.
Pemancar yang menggunakan Protokol Profibus boleh berkomunikasi dengan peranti Profibus yang lain dalam rangkaian, yang membolehkan integrasi dan kawalan lancar.
Isyarat output lain
Sebagai tambahan kepada isyarat analog dan digital, sesetengah pemancar juga boleh menghasilkan isyarat output lain, seperti isyarat nadi dan isyarat frekuensi.
Isyarat Pulse
Isyarat nadi digunakan dalam aplikasi di mana kuantiti yang diukur adalah peristiwa diskret, seperti bilangan putaran aci atau bilangan item yang dilalui pada tali pinggang penghantar. Setiap nadi mewakili satu peristiwa, dan kekerapan denyutan boleh digunakan untuk mengira kadar peristiwa.
Isyarat kekerapan
Isyarat kekerapan adalah serupa dengan isyarat nadi, tetapi kekerapan isyarat berbeza mengikut perkadaran dengan kuantiti yang diukur. Sebagai contoh, dalam meter aliran, kekerapan isyarat output mungkin berkadar dengan kadar aliran bendalir.
Memilih isyarat output yang betul
Apabila memilih pemancar, penting untuk mempertimbangkan jenis isyarat output yang paling sesuai dengan aplikasi anda. Jika anda memerlukan isyarat yang mudah dan boleh dipercayai untuk penghantaran jarak jauh, gelung semasa 4 - 20 mA mungkin pilihan terbaik. Jika anda perlu mengakses maklumat tambahan mengenai pemancar atau mengintegrasikannya ke dalam rangkaian digital, pemancar dengan isyarat output digital seperti Hart, Modbus, atau Profibus akan lebih sesuai.
Kami menawarkan pelbagai pemancar dengan isyarat output yang berbeza untuk memenuhi keperluan khusus anda. Sebagai contoh, kamiPemancar Tekanan Perindustrian untuk Pengukuran Cecair Meter Aliran Jenis PintarDilengkapi dengan pelbagai pilihan output, termasuk 4 - 20 Ma, 0 - 10 V, dan Hart. Dan kamiTolok stabil atau pemancar tekanan mutlak dengan output isyarat digitalsesuai untuk aplikasi di mana isyarat output digital diperlukan.
Jika anda tidak pasti isyarat output yang sesuai untuk permohonan anda, pasukan pakar kami berada di sini untuk membantu. Kami dapat memberi anda nasihat dan panduan teknikal untuk memastikan anda memilih pemancar terbaik untuk keperluan anda.
Kesimpulan
Kesimpulannya, isyarat output pemancar adalah faktor penting untuk dipertimbangkan ketika memilih pemancar untuk permohonan anda. Sama ada anda memerlukan isyarat analog seperti 4 - 20 Ma atau 0 - 10 V, atau isyarat digital seperti Hart, Modbus, atau Profibus, kami mempunyai pemancar yang tepat untuk anda.
Jika anda berminat untuk membeli pemancar atau mempunyai sebarang soalan mengenai produk kami, jangan teragak -agak untuk menghubungi kami. Kami sentiasa gembira dapat membantu anda dengan keperluan perolehan anda dan membantu anda mencari penyelesaian terbaik untuk permohonan anda.
Rujukan
- "Sistem Instrumentasi dan Kawalan Perindustrian" oleh Bela Liptak
- "Teknologi Instrumentasi Kawalan Proses" oleh Curtis D. Johnson
